Os conectores são um dos componentes básicos de qualquer instalação eletrónica. Embora muitas vezes subestimados, os conectores corretos são essenciais para o funcionamento correto de uma variedade de dispositivos e sistemas. Desde simples tomadas de áudio a conectores complexos de vídeo e dados, cada tipo de conetor tem a sua própria utilização e importância. A escolha correta dos conectores pode fazer uma diferença significativa na eficiência dos sistemas, na fiabilidade das ligações e no conforto do equipamento.

O conhecimento dos diferentes tipos de conectores é essencial, tanto no contexto profissional como na utilização quotidiana da eletrónica. Segue-se um guia completo sobre os conectores mais importantes utilizados em vários domínios da tecnologia.

Conectores e tomadas - o que precisa de saber sobre eles?

Vejamos os diferentes tipos de conectores habitualmente utilizados em eletrónica. A compreensão das suas funções e especificidades permite-lhe adaptar melhor a sua escolha de componentes adequados às suas necessidades, tanto num contexto doméstico como profissional. Vamos discutir as seis principais categorias de conectores electrónicos para fornecer uma visão geral completa e informações práticas sobre eles.

Os conectores estão divididos em:

  • conectores de áudio,
  • conectores USB,
  • conectores de dados,
  • conectores de rede,
  • conectores de vídeo,
  • conectores internos,
  • conectores de alimentação.

Principais tipos de conectores electrónicos e fichas eléctricas

  • Conectores áudio

Os conectores áudio são utilizados para transferir áudio entre diferentes dispositivos. Incluem ligações analógicas e digitais, que são essenciais para sistemas de áudio e vídeo. Os tipos mais comuns incluem conectores jack, RCA e XLR. Os conectores Jack são amplamente utilizados em auscultadores e microfones, enquanto os conectores RCA são populares em sistemas de alta fidelidade e televisões. Os conectores XLR, por outro lado, são utilizados em equipamento áudio profissional e estúdios de gravação. Cada um destes conectores tem as suas próprias caraterísticas específicas que afectam a qualidade do som e a comodidade de utilização.

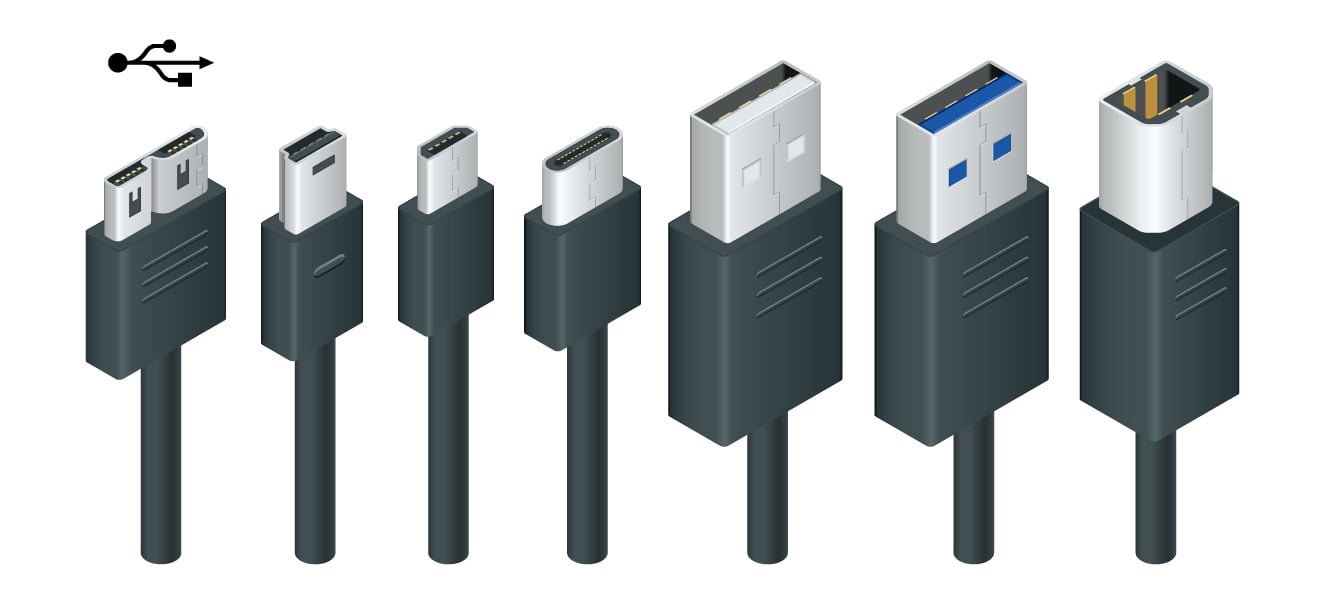

    • Conectores USB

    Os conectores USB (Universal Serial Bus) são uma das soluções mais importantes para a transferência de dados e energia em dispositivos electrónicos. Desde a sua introdução, o USB tornou-se a norma para ligações de computadores, permitindo tanto a transferência de dados como a alimentação de dispositivos externos. Existem muitos tipos de conectores USB, incluindo USB-A, USB-B e o mais recente USB-C, que está a ganhar popularidade devido ao seu design simétrico e ao suporte de velocidades elevadas de transferência de dados e de energia. Os conectores USB são utilizados em computadores, smartphones, impressoras e muitos outros dispositivos, o que os torna uma solução extremamente versátil.

    • Ligações de dados

    Os conectores de dados são utilizados para transferir informações entre dispositivos. Os exemplos incluem os conectores HDMI, DisplayPort, USB e Thunderbolt. O HDMI é normalmente utilizado em televisores, computadores e consolas de jogos para transmitir vídeo e áudio de alta definição. O DisplayPort é utilizado principalmente em computadores e monitores para transferir sinais de vídeo e áudio, enquanto o Thunderbolt, que oferece velocidades de transferência de dados muito elevadas, é utilizado para aplicações mais avançadas, como discos rígidos externos e estações de ancoragem.

  • Conectores de rede

Os conectores de rede são conectores especializados, como o RJ45, utilizados em ligações à Internet e redes locais. Permitem uma comunicação eficiente entre dispositivos numa rede, suportando uma variedade de velocidades e normas tecnológicas. São cruciais na criação de infra-estruturas de rede, tanto em casas como em escritórios. Outro tipo de conectores de rede são os conectores ópticos, utilizados em sistemas de fibra ótica para transmitir dados a longas distâncias.

    • Conectores de vídeo

    Os conectores de vídeo permitem a transferência de sinais de imagem entre dispositivos. Os mais utilizados incluem VGA, DVI, HDMI e DisplayPort. VGA é uma norma mais antiga que ainda é utilizada em alguns monitores e projectores mais antigos. O DVI oferece uma melhor qualidade de imagem em comparação com o VGA, enquanto o HDMI e o DisplayPort oferecem a melhor qualidade de imagem e som, tornando-os ideais para televisores, monitores e sistemas AV modernos.

    • Conectores internos

    Os conectores internos encontram-se nos computadores e noutros dispositivos electrónicos, ligando vários componentes do sistema. Os conectores SATA são utilizados para ligar discos rígidos e unidades ópticas. PCIe são conectores que permitem a ligação de placas de expansão, como placas gráficas. M.2 é uma norma mais recente utilizada para SSDs modernos e placas de expansão. Oferece velocidades de transferência de dados elevadas num formato compacto.

    • Ligações da fonte de alimentação

    Os conectores de alimentação são responsáveis pelo fornecimento de eletricidade a vários dispositivos. Estes incluem conectores do tipo IEC, utilizados em computadores e equipamento de escritório, e conectores DC, que são normalmente utilizados em fontes de alimentação de computadores portáteis e outros dispositivos móveis. A escolha do conetor de alimentação correto é crucial para garantir a estabilidade e a segurança do fornecimento de energia a dispositivos electrónicos.

Glossário dos tipos de conectores mais importantes (ABC dos conectores)

A

  • ATX (Advanced Technology eXtended): Conector de alimentação padrão em computadores de secretária. Fornece energia à placa-mãe e a outros componentes do sistema. Caracteriza-se pela sua forma retangular e pelos conectores de 20 ou 24 pinos. Permite a ligação e substituição fácil e segura da fonte de alimentação.
  • AUX (Audio Jack): Um pequeno conetor utilizado para transmitir sinais áudio. Frequentemente utilizado em auscultadores, altifalantes e equipamento musical. Caracteriza-se normalmente por três contactos e permite a transmissão de um sinal áudio analógico.

B

  • BNC (Bayonet Neill-Concelman): Conector utilizado na transmissão de sinais de vídeo e de alta frequência. Utilizado habitualmente na vigilância CCTV e nos estúdios de televisão.
  • BS 1363 (Typ G): Utilizado no Reino Unido e em vários outros países como norma de alimentação eléctrica. Equipado com três pinos rectangulares e um fusível incorporado. A sua conceção garante a segurança através da utilização de ligação à terra e de um mecanismo de bloqueio para evitar o contacto acidental com os contactos.

C

  • Cinch: ver - RCA.
  • Coaxial (Coaxial): Um conetor utilizado para transmitir sinais de áudio e vídeo. Frequentemente utilizado em sistemas de televisão e de satélite. Transmite eficazmente sinais de alta frequência.
  • Conector de isqueiro de automóvel: É uma peça normalizada do equipamento do veículo, utilizada para alimentar dispositivos como carregadores, navegadores GPS e geleiras de viagem. Encontra-se normalmente em versões de 12 volts nos automóveis e de 24 volts nos camiões.
  • Conector do ventilador (Fan Connector): Permite a ligação de uma ventoinha à placa-mãe.
  • CPU (Unidade Central de Processamento): Uma tomada chave na placa-mãe de um computador, utilizada para ligar o processador. Permite a transferência de dados e a alimentação eléctrica.
  • CPU Power Connector: Conector de alimentação adicional na placa-mãe, normalmente de 4 pinos, 8 pinos ou 12 pinos. Fornece energia adicional ao processador. Garante uma fonte de alimentação estável durante uma utilização intensiva.

D

  • DIMM (Dual In-line Memory Module): Ranhura na placa-mãe para a instalação de RAM. Caracteriza-se por duas filas de contactos separadas, que aumentam a estabilidade da transferência de dados.
  • DIN (Deutsches Institut für Normung): Conector multipinos padrão. Frequentemente utilizado em equipamento áudio e para ligar um teclado e um computador de secretária.
  • DisplayPort (DP): Conector para transmissão de vídeo e áudio, frequentemente utilizado em monitores e computadores para transmitir imagens de alta qualidade. Suporta resoluções elevadas, como 4K e 8K, bem como tecnologia multi-monitor.
  • D-SUB (D-Subminiature): Utilizado para transmitir sinais de vídeo e de dados. É específico para monitores e projectores em equipamentos informáticos mais antigos. Conhecido pela sua utilização na norma VGA.
  • DVI (Digital Visual Interface): Conector utilizado para a transmissão de sinais de vídeo. É comummente encontrado em monitores e placas gráficas.
    • DVI-A (Analog): Transmite apenas sinal de vídeo analógico. Relativamente raramente utilizado.
    • DVI-D (Digital): Transmite apenas o sinal de vídeo digital. Disponível nas versões de largura de banda simples (Single Link) e dupla (Dual Link).
    • DVI-I (Integrated): Combina as funcionalidades DVI-D e DVI-A, suportando sinais de vídeo digitais e analógicos. Também disponível nas versões de ligação simples e dupla.

E

        • eSATA (E-SATA): Conector externo para ligar discos rígidos e outros dispositivos de armazenamento diretamente ao computador. Oferece velocidades de transferência de dados elevadas. Concebido para uma maior imunidade ao ruído e proteção contra danos mecânicos.
        • Ethernet (RJ45): Conector de rede utilizado para ligar dispositivos à Internet. Permite uma transferência de dados rápida e estável através do cabo. Utilizado para ligar computadores, routers e outros dispositivos de rede..
        • EURO (SCART): Conector analógico para transmissão de vídeo e áudio, popular em equipamento RTV mais antigo, especialmente na Europa. Permite o controlo de dispositivos como televisores e leitores de vídeo.
        • Europlug (Typ C): Comummente utilizada na Europa, uma tomada eléctrica com dois pinos redondos. Concebida para dispositivos de baixa potência, como pequenos electrodomésticos e dispositivos electrónicos.

        F

        • FireWire (IEEE 1394): Conector de transferência de dados de alta velocidade utilizado principalmente em dispositivos mais antigos, como as câmaras digitais. Oferece a possibilidade de ligar vários dispositivos numa configuração em "cadeia" sem necessidade de uma fonte de alimentação adicional.
        • F-Type: É utilizado para ligar cabos de televisão e de satélite. Popular devido à simplicidade de instalação.

        H

        • HDMI (High-Definition Multimedia Interface): Um conetor popular utilizado para transmitir vídeo e áudio de alta qualidade. Utilizado em televisores, monitores, consolas de jogos e outros dispositivos multimédia. Permite a transmissão de sinal em resoluções que vão do padrão (SD) ao 4K. Permite a ligação simples e universal de dispositivos multimédia.

        I

        • IDE (Integrated Drive Electronics): Um tipo de conetor mais antigo para ligar discos rígidos e unidades ópticas, substituído pelo SATA. Caracteriza-se por um cabo de fita largo, com 40 ou 80 condutores, e por velocidades de transferência de dados relativamente lentas em comparação com as tecnologias mais recentes.
          • IEC (International Electrotechnical Commission): Utilizado principalmente para alimentar dispositivos electrónicos.
          • IEC C1/C2: Um conetor utilizado principalmente em fontes de alimentação para pequenos dispositivos electrónicos, como máquinas de barbear eléctricas. Frequentemente utilizado em dispositivos que não requerem alta potência.
          • IEC C3/C4: Conector de alimentação concebido para dispositivos leves, como rádios portáteis. Atualmente substituído por outras normas.
          • IEC C5/C6 („Mickey / Clover"): Frequentemente utilizado em computadores portáteis e em algumas fontes de alimentação. Forma caraterística que faz lembrar o Rato Mickey da Disney.
          • IEC C7/C8 („Eight"): Utilizado em alguns rádios, leitores de DVD e outros dispositivos mais pequenos. Assemelha-se ao número 8 ou ao doublet.
          • IEC C9/C10: Um conetor de alimentação concebido para equipamento eletrónico, como computadores e impressoras. Atualmente não é utilizado.
          • IEC C11/C12: Conectores não ligados à terra utilizados em aplicações electrónicas específicas. Atualmente descontinuados.
          • IEC C13/C14 („Kettle Plug”): Conector de alimentação padrão para computadores e UPS. Também designado por "conetor de aparelho".
          • IEC C15/C16: Semelhante ao C13/C14, mas resistente a temperaturas mais elevadas (até 120°C). Por esta razão, é utilizado em aparelhos de aquecimento como as chaleiras eléctricas.
          • IEC C17/C18: Conector sem terra, para dispositivos que requerem menos corrente. Mais comummente encontrado em fontes de alimentação para consolas Xbox.
          • IEC C19/C20: Concebido para aparelhos com maior consumo de energia. Utilizado em algumas aplicações informáticas, como servidores ou equipamento industrial.
          • IEC C21/C22: Semelhante ao C19/C20, mas mais resistente a temperaturas mais elevadas - 155°C. Utilizado em aplicações mais exigentes.
      • IEEE 1284 (porta paralela): Um conetor encontrado em impressoras e scanners mais antigos. Permite a transferência de dados entre o computador e os dispositivos periféricos.

J

        • Jack: Uma ficha de áudio analógica normalizada, mais frequentemente utilizada para ligar auscultadores, microfones e outros dispositivos de áudio. Existe numa variedade de tamanhos, sendo os mais populares os de 3,5 mm (mini jack) e 6,35 mm (jack grande).

        L

        • Lightning: Conector utilizado em dispositivos Apple, como o iPhone e o iPad. Utilizado para carregamento e transmissão de dados. Apresenta um design simétrico.

M

  • Micro-USB: Um pequeno conetor USB utilizado principalmente em smartphones, tablets e dispositivos mais pequenos mais antigos. Utilizado para transferência de dados e carregamento.
  • Mini-USB: Conector USB mais pequeno utilizado em dispositivos móveis mais antigos, câmaras digitais e alguns periféricos. Permite a transferência de dados e o carregamento.
  • Mini jack: Entrada de áudio de 3,5 mm. Utilizada para transmitir sinais analógicos, normalmente em auscultadores, microfones ou altifalantes. Pode existir nas versões estéreo (3,5 mm) e mono (2,5 mm).
      • Mini-XLR: Uma versão mais pequena do conetor XLR, utilizada em alguns equipamentos áudio compactos, como misturadores e microfones portáteis.
      • Mini-DIN: Utilizado principalmente em equipamento áudio/vídeo e computadores, por exemplo, para ligações PS/2. Tem versões com diferentes números de pinos.
      • Molex: Um conetor de alimentação mais antigo utilizado principalmente em computadores e placas gráficas modernas. Caracteriza-se por uma disposição simples dos pinos em duas filas que permite uma ligação fácil dos cabos de alimentação.
      • M.2: Um conetor pequeno mas potente, que permite a ligação de SSDs. Em comparação com os conectores mais antigos, o M.2 oferece melhor desempenho e flexibilidade. Suporta interfaces SATA e PCIe, bem como NVMe para um acesso ainda mais rápido aos dados.

N

        • NEMA 5-15 (National Electrical Manufacturers Association): Uma tomada eléctrica normalizada utilizada nos Estados Unidos, no Canadá e em alguns outros países. Tem uma forma retangular caraterística com dois pinos planos e um pino de terra redondo.

        P

        • PCI Express (PCIe): Conector de alta velocidade utilizado para ligar placas gráficas, mas também placas de rede, de som e outras.
        • PS/2 (Personal System/2): Um conetor mais antigo utilizado principalmente para ligar teclados e ratos. Surgiu na década de 1990 como sucessor do conetor DIN. A sua utilização tem vindo a diminuir a favor do USB.

        R

        • RCA (Radio Corporation of America): Vulgarmente conhecido por cinch. Um conetor analógico para sinais de áudio e vídeo, frequentemente utilizado em equipamento AV, como televisores, leitores de DVD e amplificadores.
        • RJ11 (Registered Jack 11): Um conetor telefónico utilizado principalmente para ligar telefones fixos e modems. Tem normalmente 4 ou 6 pinos, dos quais dois ou quatro são os mais utilizados. Caracteriza-se pelo seu tamanho mais pequeno do que o popular conetor de rede RJ45.
        • RJ12: Conector telefónico de seis pinos. Utilizado em sistemas telefónicos e para ligar dispositivos como centrais telefónicas ou modems. Em comparação com o RJ11 mais comum, tem mais fios, permitindo configurações de ligação mais complexas.
        • RJ45 (Ethernet): Um conetor normalizado utilizado principalmente para ligar dispositivos de rede, como computadores, routers ou comutadores, à Internet. Tem 8 pinos e é utilizado com cabos de par entrançado, permitindo a transmissão de dados em distâncias curtas e médias.
        • RS-232 (Recommended Standard 232): Uma tomada com uma forma trapezoidal caraterística, utilizada para ligações em série. Os pinos deste conetor são responsáveis por várias funções, como a transferência de dados, o controlo do fluxo ou a sinalização de estado.

        S

        • SATA (Serial Advanced Technology Attachment): Utilizado para ligar discos rígidos, SSD e unidades ópticas à placa-mãe do computador. Oferece taxas de transferência de dados mais rápidas do que o seu antecessor PATA. Proporciona uma melhor ventilação na caixa e permite uma ligação mais fácil dos dispositivos.
        • SCSI (Small Computer System Interface): Conector utilizado até há pouco tempo em servidores e estações de trabalho para ligar dispositivos de armazenamento.
        • SDI (Serial Digital Interface): Utilizado em equipamento de vídeo profissional para transmitir um sinal de vídeo não comprimido. Caracteriza-se por uma elevada qualidade de sinal e resistência às interferências.
        • Speakon: Utilizado principalmente em sistemas de som públicos. Utilizado para ligar de forma segura os amplificadores de potência aos altifalantes. Resistente a choques e fácil de utilizar graças ao encravamento mecânico.

        T

        Thunderbolt: Um conetor universal que permite a transmissão de dados, vídeo e áudio a velocidades muito elevadas, ligando dispositivos através de um único cabo. As versões modernas do Thunderbolt (3 e 4) utilizam um conetor USB-C.

U

  • USB (Universal Serial Bus): Um conetor normalizado utilizado para fornecer energia, transferir dados e ligar vários dispositivos informáticos. Caracteriza-se pela sua versatilidade e simplicidade de funcionamento.
      • Mini-USB e micro-USB: ver em M.
    • USB-A: Conector de forma retangular. Permite a ligação de acessórios e periféricos, desde cartões de memória a teclados.
    • USB-B: Conector utilizado em impressoras, scanners e outros periféricos. Caracteriza-se pela sua forma retangular com cantos arredondados. Permite uma ligação estável e evita a desconexão acidental.
    • USB-C: Conector universal moderno com design compacto. Suporta transferência de dados, carregamento e transmissão de vídeo e áudio. Graças à sua forma simétrica, pode ser ligado em qualquer direção.

Pode ler mais sobre os conectores USB no artigo: Alteração da designação das normas USB ao longo dos anos.

V

    • VGA (Video Graphics Array): Uma norma de conetor mais antiga para a transmissão de sinais de vídeo, frequentemente encontrada em monitores e projectores mais antigos. Possui um conetor de 15 pinos que fornece uma ligação através de três filas de pinos. Isto permite que o sinal de vídeo seja transmitido de forma analógica.

    X

    • XLR (eXternal Locking Receptacle): Um conetor profissional utilizado principalmente em equipamento áudio, especialmente microfones e equipamento de estúdio. Mais recentemente, também pode ser encontrado na fonte de alimentação de bicicletas eléctricas. Os conectores XLR estão disponíveis em várias versões (3 pinos, 5 pinos) e caracterizam-se por uma elevada durabilidade.

    Este glossário fornece informações básicas sobre os conectores mais importantes, ajudando-o a compreender melhor as suas funções e utilizações. À medida que a tecnologia evolui, podem surgir novas normas, pelo que vale a pena manter-se atualizado sobre os últimos desenvolvimentos neste domínio.

Conectores e fichas, os componentes essenciais de um computador

Os conectores são uma parte integrante de qualquer sistema eletrónico, permitindo a transferência eficiente de dados, áudio, vídeo e energia. O conhecimento dos diferentes tipos de conectores e das suas aplicações é crucial para a seleção correta de componentes e dispositivos. Desde conectores de áudio a conectores USB e conectores de alimentação, cada um tem as suas caraterísticas e aplicações únicas.
